ژئوشیمی و شناسایی آزمایشگاهی نفلین سینیت: از روابط فازی تا XRD، XRF و SEM

◈ مقدمه

در دو بخش نخست این مجموعه، کانی نفلین و مجموعه کانیایی نفلین سینیت را بررسی کردیم. اما پرسش اصلی برای تولیدکننده و مصرف‌کننده این است: چگونه می‌توان کانی‌شناسی یک کانسار را دقیق اندازه گرفت و آن را به کیفیت محصول نهایی پیوند داد؟ در این بخش، ابتدا ویژگی‌های ژئوشیمیایی و روابط فازی نفلین سینیت را مرور می‌کنیم و سپس روش‌های آزمایشگاهی شناسایی کانی‌ها و اثر هر کانی بر عملکرد صنعتی را توضیح می‌دهیم.

◈ ۱. امضای ژئوشیمیایی نفلین سینیت

از دید شیمیایی، نفلین سینیت با چهار ویژگی شناخته می‌شود:

• تحت‌اشباع از سیلیس: SiO₂ معمولاً بین ۵۰ تا ۶۰ درصد و نبود کوارتز آزاد.
• آلومینای بالا: Al₂O₃ حدود ۲۰ تا ۲۵ درصد، بیشتر از فلدسپات‌های معمول.
• قلیایی بالا: مجموع Na₂O+K₂O معمولاً بیش از ۱۴ درصد در گریدهای تجاری.
• نفلین نورماتیو: در محاسبه نورم CIPW، به‌جای کوارتز، کانی نورماتیو «نفلین» (ne) ظاهر می‌شود؛ شاخصی کلاسیک برای تشخیص سنگ‌های تحت‌اشباع.

دو گرید تجاری شاخص جهان، یعنی نفلین سینیت کانادا (نفتون، انتاریو) و نروژ (استیرنوی)، به‌خوبی اثر کانی‌شناسی بر شیمی را نشان می‌دهند: محصول کانادایی به دلیل آلبیت فراوان سدیک‌تر و سیلیسی‌تر است و محصول نروژی به دلیل فلدسپات پتاسیم فراوان، پتاسیم بیشتری دارد.

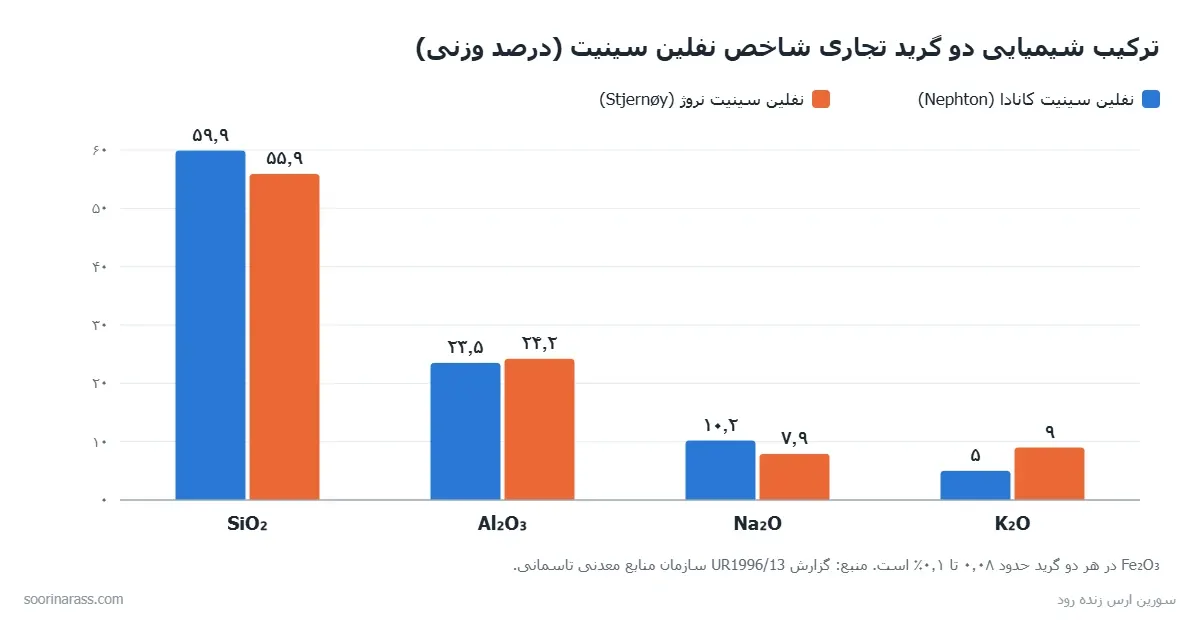

تصویر ۱ – مقایسه ترکیب شیمیایی نفلین سینیت تجاری کانادا و نروژ (درصد وزنی). طراحی: سورین ارس بر اساس گزارش UR1996/13 سازمان منابع معدنی تاسمانی

◆ شاخص‌های ژئوشیمیایی کلیدی

• شاخص آگپائیتی (Na+K)/Al به‌صورت مولی: کمتر از ۱ برای انواع میاسکیتی (صنعتی) و بیشتر از ۱ برای انواع آگپائیتی.
• نسبت Na₂O/K₂O: تعیین‌کننده رفتار ذوب و گرانروی مذاب؛ مذاب‌های سدیک معمولاً سیال‌ترند و ضریب انبساط حرارتی بیشتری ایجاد می‌کنند.
• Fe₂O₃ و TiO₂: مهم‌ترین اکسیدهای رنگ‌زا که تعیین‌کننده گرید محصول‌اند.
• افت حرارتی (LOI): شاخص وجود کانی‌های آب‌دار یا کربنات‌دار ثانویه مانند کانکرینیت، زئولیت‌ها و رس‌ها.

◈ ۲. روابط فازی: «سیستم باقی‌مانده سنگ‌زایی»

سنگ‌شناس مشهور، نورمن بوئن، سیستم سه‌تایی NaAlSiO₄–KAlSiO₄–SiO₂ را «سیستم باقی‌مانده سنگ‌زایی» (Petrogeny's Residua System) نامید؛ زیرا مذاب‌های باقی‌مانده از تبلور تفریقی بیشتر ماگماها در نهایت به ترکیبی درون این سیستم میل می‌کنند.

• سد حرارتی فلدسپات: خط اتصال آلبیت–ارتوکلاز در این سیستم مانند یک «سد حرارتی» عمل می‌کند. مذاب‌هایی که در سمت فقیر از سیلیس این خط قرار دارند، نمی‌توانند به سمت کوارتز تحول یابند.
• دو کمینه دمایی: در سمت غنی از سیلیس، مذاب‌ها به «کمینه گرانیتی» می‌رسند و در سمت فقیر از سیلیس به «کمینه نفلین سینیتی (فونولیتی)». نفلین سینیت‌ها و معادل آتشفشانی آن‌ها، فونولیت‌ها، ترکیبی نزدیک به همین کمینه دارند.

▣ پیام صنعتی: قرار داشتن ترکیب نفلین سینیت در نزدیکی یک کمینه دمایی، به زبان ساده یعنی این سنگ «ذاتاً برای ذوب در دمای پایین ساخته شده است». همین ویژگی، دلیل ترمودینامیکی کارایی نفلین سینیت به‌عنوان گدازآور در شیشه و سرامیک است.

تصویر ۲ – معادن روباز آپاتیت–نفلین در کمپلکس قلیایی خیبینی، شبه‌جزیره کولا (روسیه)؛ یکی از بزرگ‌ترین توده‌های نفلین سینیتی جهان. عکس: Ivtorov، مجوز CC BY-SA 4.0 (ویکی‌مدیا کامنز)

◈ ۳. روش‌های آزمایشگاهی شناسایی کانی‌ها

ارزیابی دقیق یک کانسار نفلین سینیت به ترکیبی از روش‌های مکمل نیاز دارد؛ هیچ روشی به‌تنهایی کافی نیست.

◆ الف) سنگ‌نگاری با میکروسکوپ پلاریزان

مطالعه مقاطع نازک و صیقلی نخستین گام است و اطلاعاتی درباره بافت، اندازه دانه، روابط کانی‌ها و میزان دگرسانی ارائه می‌دهد. چون نفلین، فلدسپات و کوارتز در میکروسکوپ شبیه‌اند، اغلب از رنگ‌آمیزی انتخابی (اچ اسیدی و سپس رنگ‌آمیزی) کمک گرفته می‌شود تا نفلین از فلدسپات تفکیک و درصد آن شمارش شود.

تصویر ۳ – میکروسکوپ پلاریزان، ابزار پایه سنگ‌نگاری و شناسایی نفلین در مقطع نازک. عکس: Hannes Grobe، مجوز CC BY-SA 4.0 (ویکی‌مدیا کامنز)

◆ ب) پراش پرتو ایکس (XRD)

XRD روش اصلی شناسایی فازهای بلوری است. نفلین، میکروکلین، آلبیت، کانکرینیت، سودالیت، زئولیت‌ها و کانی‌های رسی هر یک الگوی پراش مشخصی دارند. با روش ریتولد (Rietveld) می‌توان درصد وزنی هر فاز را به‌صورت کمّی برآورد کرد؛ اطلاعاتی که برای کنترل ثبات کیفی محصول در طول زمان بسیار ارزشمند است.

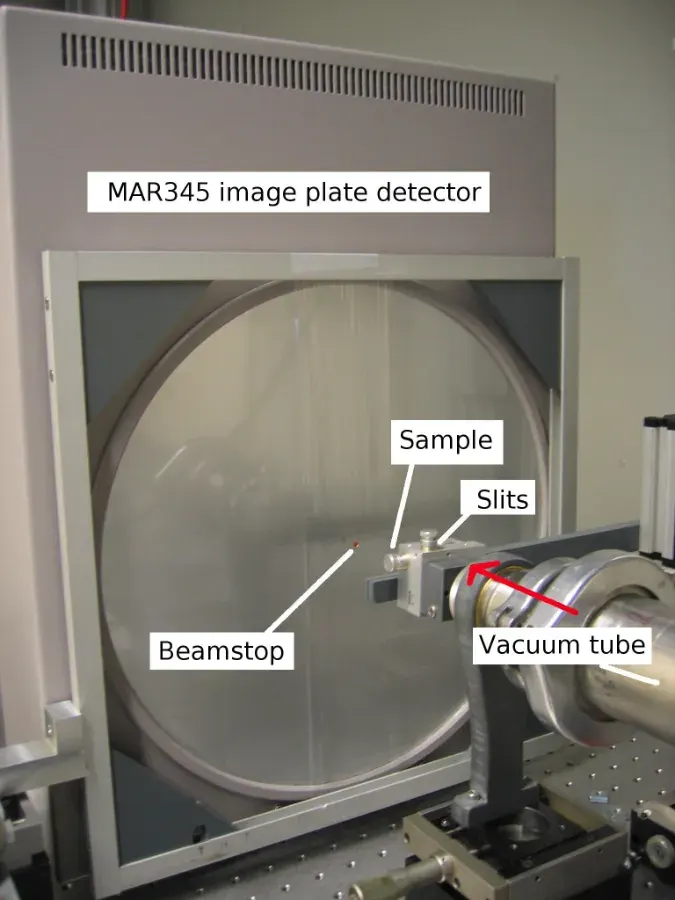

تصویر ۴ – نمونه‌ای از تجهیزات پراش پرتو ایکس در آزمایشگاه. عکس: U. Vainio، دانشگاه هلسینکی، مالکیت عمومی (ویکی‌مدیا کامنز)

◆ ج) فلورسانس پرتو ایکس (XRF)

XRF ترکیب شیمیایی کل نمونه را بر حسب اکسیدهای اصلی (SiO₂، Al₂O₃، Na₂O، K₂O، CaO، Fe₂O₃، TiO₂ و...) اندازه می‌گیرد و همراه با آزمون LOI، مبنای اصلی برگه مشخصات فنی (TDS) محصول است. ترکیب XRD و XRF امکان محاسبه ترکیب کانی‌شناسی نرمال‌شده و بررسی سازگاری داده‌ها را فراهم می‌کند.

◆ د) میکروسکوپ الکترونی (SEM-EDS) و ریزکاو الکترونی (EPMA)

این روش‌ها ترکیب شیمیایی تک‌تک دانه‌های کانی را اندازه می‌گیرند؛ مثلاً نسبت Na/K و سیلیس اضافی نفلین، یا مقدار آهنی که درون شبکه فلدسپات و نفلین قرار دارد. این اطلاعات نشان می‌دهد چه مقدار از آهن کل با جدایش مغناطیسی قابل حذف است و چه مقدار «آهن ساختاری» و غیرقابل حذف است.

◆ هـ) کانی‌شناسی خودکار (QEMSCAN و MLA)

سامانه‌های کانی‌شناسی خودکار مبتنی بر SEM، هزاران دانه را در زمان کوتاه تحلیل کرده و درجه آزادسازی کانی‌های آهن‌دار را در هر دانه‌بندی گزارش می‌کنند؛ داده‌ای کلیدی برای تعیین اندازه بهینه آسیاکنی پیش از جدایش مغناطیسی.

◆ و) آزمون‌های فرآوری و حرارتی

• جدایش مغناطیسی آزمایشگاهی: تعیین میزان حذف آهن در شدت‌های مختلف میدان مغناطیسی.
• تحلیل حرارتی (DTA/TGA): شناسایی کانی‌های آب‌دار و کربنات‌دار و رفتار حرارتی نمونه.
• میکروسکوپ حرارتی (Hot-stage): تعیین دماهای نرم‌شدن، کروی‌شدن و ذوب؛ معیار مستقیم کارایی گدازآوری برای صنعت سرامیک.

◈ ۴. پیوند کانی‌شناسی با عملکرد صنعتی

هر کانی در نفلین سینیت، اثری مشخص بر محصول نهایی دارد:

• نفلین: تأمین Na₂O و Al₂O₃ و کاهش دمای ذوب؛ جزء «ارزشمند» اصلی.
• فلدسپات پتاسیم و آلبیت: تأمین قلیایی و آلومینا؛ نسبت آن‌ها رفتار ذوب را تنظیم می‌کند.
• بیوتیت، آمفیبول، اژیرین و مگنتیت: منبع اصلی آهن؛ عامل لکه‌های سیاه در لعاب و کاشی و رنگ سبز یا زرد در شیشه، اگر به‌خوبی جدا نشوند.
• تیتانیت، ایلمنیت و گارنت تیتان‌دار: منبع TiO₂؛ همراه با آهن، ته‌رنگ زرد تا قهوه‌ای در شیشه ایجاد می‌کند.
• کانکرینیت، زئولیت‌ها و رس‌ها: افزایش LOI و احتمال ایجاد حباب و سوراخ‌های سوزنی (Pinhole) در لعاب.
• سودالیت: ورود مقادیر جزئی کلر به مذاب.

مشخصات رایج برای نفلین سینیت شیشه بی‌رنگ، آهن کل کمتر از ۰٫۱۰٪ Fe₂O₃ و برای گرید سرامیک حدود ۰٫۰۷٪ است؛ در حالی که شیشه‌های رنگی تا حدود ۰٫۳۵٪ را نیز می‌پذیرند.

تصویر ۵ – ذوب شیشه در کوره؛ نفلین سینیت با تأمین آلومینا و قلیایی، دمای ذوب و مصرف انرژی را کاهش می‌دهد. عکس: Paul Harrison، مجوز CC BY-SA 4.0 (ویکی‌مدیا کامنز)

تصویر ۶ – کاشی‌های لعاب‌دار سرامیکی؛ در بدنه و لعاب کاشی، کانی‌های آهن‌دار باقی‌مانده به‌صورت لکه‌های تیره نمایان می‌شوند. عکس: Houss 2020، مجوز CC0 (ویکی‌مدیا کامنز)

◈ ۵. نکته‌ای برای کانسارهای ایران

مطالعات علمی منتشرشده درباره نفلین سینیت منطقه کلیبر در آذربایجان شرقی، از حضور قابل توجه آمفیبول و گارنت تیتان‌دار (ملانیت) خبر می‌دهند. از دید فرآوری، این یعنی:

• برنامه آزمایشگاهی باید بر تعیین درجه آزادسازی آمفیبول و گارنت و کارایی جدایش مغناطیسی شدت‌بالا متمرکز باشد؛
• پایش TiO₂ در کنار Fe₂O₃ برای مصرف‌کنندگان شیشه اهمیت ویژه دارد؛
• تفکیک و بلوک‌بندی بخش‌های کانسار بر اساس کانی‌شناسی (نه فقط شیمی کل) به ثبات کیفی محصول کمک می‌کند.

◈ جمع‌بندی مجموعه

در این مجموعه سه‌قسمتی دیدیم که:

• بخش اول: نفلین، کانی‌ای با ساختار تریدیمیت پُرشده و نسبت ذاتی حدود ۳ سدیم به ۱ پتاسیم، هسته ارزش صنعتی این سنگ است.
• بخش دوم: مجموعه کانیایی هر کانسار، از فلدسپات‌ها تا کانی‌های تیره و فرعی، «امضای» منحصربه‌فردی ایجاد می‌کند که شیمی و قابلیت فرآوری را تعیین می‌کند.
• بخش سوم: ژئوشیمی و روابط فازی توضیح می‌دهند چرا نفلین سینیت گدازآوری ممتاز است و روش‌های XRD، XRF، SEM و کانی‌شناسی خودکار، ابزار تبدیل این دانش به کنترل کیفی دقیق‌اند.

شناخت عمیق کانی‌شناسی، پایه تولید نفلین سینیتی با کیفیت پایدار و قابل رقابت در بازارهای داخلی و بین‌المللی است؛ مسیری که شرکت سورین ارس زنده رود در بهره‌برداری از ذخایر نفلین سینیت کشور دنبال می‌کند.

منابع: Mineral Resources Tasmania، گزارش UR1996/13؛ Bowen, N.L. (1937), Recent high-temperature research on silicates and its significance in igneous geology؛ Hajialioghli, Moazzen & Milke (2011), Central European Geology 54/3؛ ویکی‌پدیا (Nepheline syenite)؛ Mindat. تصاویر از ویکی‌مدیا کامنز با مجوزهای ذکرشده.
